ウォータージェット加工とは

ウォータージェット加工とは



ウォータージェット加工とは、水を3,850kgf/㎠以上に加圧し、細く小さな穴径のノズルから噴射されたジェット水流エネルギーを利用して、物を切断する加工のことです。

切断には2種類の方法があり、1つは水だけで切断する方法、もう1つは水にガーネット(研磨材)を混ぜて切断する方法です。

通常、水だけで切断するものは、ゴムやスポンジなどの柔らかい素材がほとんどです。

金属などの硬い素材の場合には、ガーネットを混ぜて切断します。

当社では、そのどちらの切断にも対応出来るよう設備しています。

ステンレス板加工風景

ステンレス板加工風景





ウォータージェット加工の特長



1.切断素材を選びません

ウォータージェットは水流エネルギーを利用して切断するため、切断材質を問わずあらゆる素材の切断加工に対応出来ます。

金属材料はもちろん、樹脂、ゴム、ガラス、複合材料等々、他の工法で切断が困難なものがありましたら、お気軽にご相談ください。

レーザーやガス溶断など、熱による切断では溶けたり焦げたり歪みが出てしまうもの

刃物では硬すぎて切断が困難なもの

研究・開発中の機密素材、新素材など、材質が不明瞭なもの

様々な素材が重なり合ったアッセンブリー品など

特にこのような素材の切断には、ウォータージェット加工が大変有効です。



キーボード半割切断加工サンプル品

キーボード切断加工品



2.素材に熱影響を与えません

ウォータージェットは水切断のため、燃える、溶ける、焦げる、といった熱による素材変化が生じません。

熱変化を嫌うアルミ、チタン、焼入れ材などの切断には大変有効です。



チタン加工サンプル品

チタン板加工品

3.複合素材も切断、各種製品の構造検査等に最適です

素材を選ばないため、単一素材に限らず、複合素材の切断が可能です。

アッセンブリー製品の半割切断加工は、社内教育用、展示・撮影用、検査・研究用など、様々な用途でご利用いただいております。

切断によりダレが生じたり、切断厚に比例してバリが増すことがないため、製品の内部構造の確認や検査など、切断面側からの観察に大変有効です。



サンダル半割切断加工サンプル品

女性用ヒールサンダル半割切断加工品

4.試験片加工にも有効です

切断による素材変化が生じないため、顕微鏡観察や実験・研究目的の試験片の切出し加工などにも大変有効です。

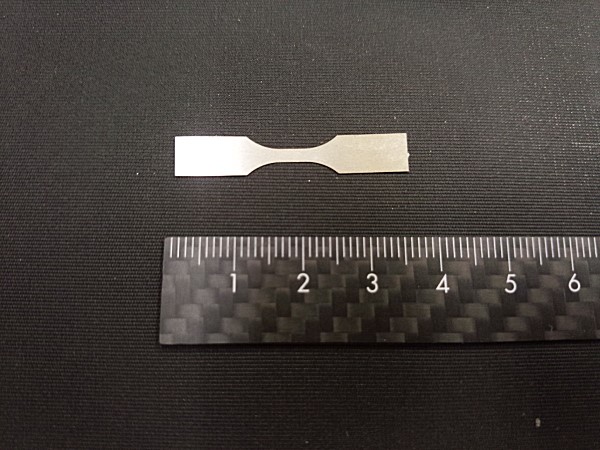

引張試験片切出し加工サンプル品

引張試験片切出し加工品

 5.歩留まり良く、材料を無駄なく有効的に利用出来ます

リング形状や大きな抜き穴のある製品加工などには、ウォータージェット加工が有効です。

切削加工などで切粉になってしまう部分を、1mm程度の切り代で板のまま残すことが出来ます。

歩留まりの向上で材料費の大幅な節約になるだけではなく、納期短縮にも効果的です。








石英ガラス切断加工風景

6.試作品・1点もの・追加工品に有効です

金型製作前の試作加工、デザイン・芸術作品などの1点もの、既製品への追加工などへの利用が大変有効です。






店舗サイン加工サンプル品(真鍮)

7.短納期に対応出来ます

機械加工やワイヤーカット加工などでは時間がかかりすぎる加工も、ウォータージェット加工なら納期短縮が可能です。








日本伝統和柄チャーム加工サンプル品

8.最大300mm厚までの加工に対応可能です

材質にもよりますが、300mm厚までの加工が可能です。

また、一番大きな加工機のテーブルサイズは、3,000×1,500mmの大きさがありますので、平板以外の構造物やアッセンブリー品についても、加工機にセット出来るものであれば、ご相談に応じて対応いたします。




アルミ70t加工サンプル品



当社ウォータージェット加工実績



当社のウォータージェット加工実績をご紹介します。

掲載はほんの一例です。

こんなものは切れないだろうか?といった疑問・質問等ございましたら、どうぞお気軽にお問い合わせください。

※衛生上、食品・生物・生物標本等の切断は原則お断りしております。ご了承ください。



1.各種金属・鉄・ステンレス等

各種鉄(SPCC・SS400・S45C・SK・SKD・ボンデ鋼板・酸洗・黒皮・各種焼入材など)

各種合金・耐摩耗鋼板・鋳鉄・鋳物など

各種ステンレス(SUS304・SUS301・SUS303・SUS316・SUS316L・SUS631・SUS430・SUS420など)



2.各種非鉄金属・その他金属・新素材等

各種アルミ・ジュラルミン(A5052・A5083・A1100・A1050・A1070・A6061・A2017・A2024・A7075・アルミ合金・アルミ縞板・アルミ鋳物・アルミハニカムなど)

各種チタン(1種・2種・64チタン・チタン合金など)

各種銅(タフピッチ銅C1100・無酸素銅C1020・リン脱酸銅C1220・リン青銅C5191・C5210・ベリリウム銅C1720・銅ブスバーなど)

各種真鍮(C2801・C2680・C2600など)

ニッケル・金・鉛・銀・錫・インジウム・ゲルマニウム・ルテニウムなど

モリブデン・クローム・クロームモリブデン・タングステン・インコネル・インコロイ・ハステロイ・タンタルなど

インテラノ・アルセライト・アベイラスなど

3.各種樹脂・カーボン・セラミック等

各種プラスチック・ナイロン・アクリル・塩ビ・ポリカーボネート・エポキシ樹脂・ABS・POM・ポリプロピレン・ポリイミド・MCナイロン・ゼナイトなど

種カーボン・FRP・CFRP・GFRPなど

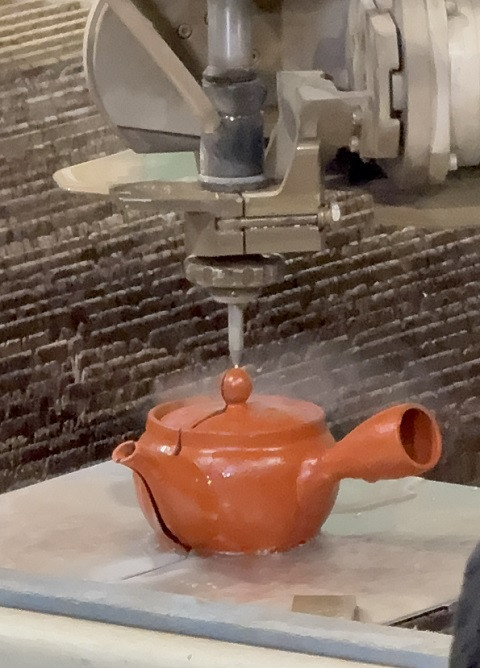

各種セラミック・陶器・各種セラミック溶射材など

4.各種ガラス・タイル・石材・鏡・エアロゲル等

各種ガラス・フロートガラス・合わせガラス・石英ガラス・光学ガラス・プラズマディスプレイ用ガラス・自動車用フロントガラス・各種太陽電池モジュール(太陽光パネル・ソーラーパネル)・ビルトインコンロ用ガラストップなど

鏡・各種タイル・各種人工石・人造石・人工大理石・コンクリートなど

人工水晶・真珠・テレビ石・硯石・隕石など

フェライト・フェライトマグネット・各種磁石・砥石など

エアロゲル・シリカエアロゲルなど

5.各種ゴム・スポンジ・木材等

各種ゴム(アクリルゴム・シリコンゴム・スポンジゴム・ネオプレンゴム・フッ素ゴム・天然ゴム・ニトリルゴム・バイトン・ウェットスーツ用ゴムなど)

各種スポンジ・発泡スチロールなど

各種木材・MDF・ベニヤなど

皮素材・布・フェルトなど

6.各種複合材・既製品等

各種電化製品・タブレット・スマートフォン・携帯電話・充電器・ノートパソコン・キーボード・ハードディスク・インクジェットプリンター・プリンターカートリッジなど

各種機器部品・各種医療機器など

双眼鏡・各種カメラ(デジタルカメラ・一眼レフカメラ・望遠レンズ・フィルム式カメラ・インスタントカメラ・プラネタリウム用レンズ・レンズフィルター・ビデオカメラなど)

エアコン・洗濯機洗濯槽・アイロン・ドライヤー・シェイバー・掃除機・高圧洗浄機・体重計・美顔器・歯型・歯磨き粉など

テレビブラウン管・プラズマディスプレイ・液晶テレビ・カーナビゲーション・時計・腕時計など

浴槽洗い場・浴槽エプロン・シャワーヘッドなど

ガスコンロ(ビルトインコンロ)・オーブントースター・ケーキ型・キッチングリル・炊飯器・電気ポット・携帯用保温ポット・マグカップ・コーヒーカップ・ステンレス製保温カップ・水筒・茶碗・湯飲み・ワイングラス・陶器皿・どんぶり鉢・包丁・まな板・土鍋・フォーク・スプーン・各種フライパン・鍋・食品サンプル・水道蛇口・浄水フィルターなど

各種自動車エンジン防振器・ラジエーター・自動車タイヤ・自動車フロントガラス・自動車リヤドア・自動車バックドア・自動車ボンネット・自動車ハンドル・自動車コイル(モーターコア、ロータ)・減速機など

安全ヘルメット・バイク用ヘルメットなど

各種基板・基盤部品・電線ケーブル・各種コネクタ・各種ネジ・各種金型など

各種工具・各種ドライバー・電動ドライバー・各種ハンマー・各種レンチなど

各種ゲーム機・人形・マトリョーシカ・ミニカー・サイコロ・ルービックキューブ・金属バット・野球ボール・ゴルフクラブ・ゴルフボール・ソフトボール・サッカーボール・ビリヤードボール・ボーリングのピン・ボーリングのボール・ペット用玩具など

各種楽器・シンバル・ハーモニカ・鍵盤ハーモニカ・マラカス・ギター・ヴァイオリン・スネアドラム・電子ドラム・リコーダーなど

スピーカー・ヘッドホン・イヤホン・リモコン・電池・懐中電灯・各種照明器具・電球・LED電球・LED電源プレート・CD・DVD・LPレコードなど

シャープペンシル・鉛筆・色鉛筆・万年筆・鉛筆削り・シャチハタ・印鑑など

ワインボトル・ウィスキーボトル・コーラ瓶・ガラス製花瓶・陶器花瓶など

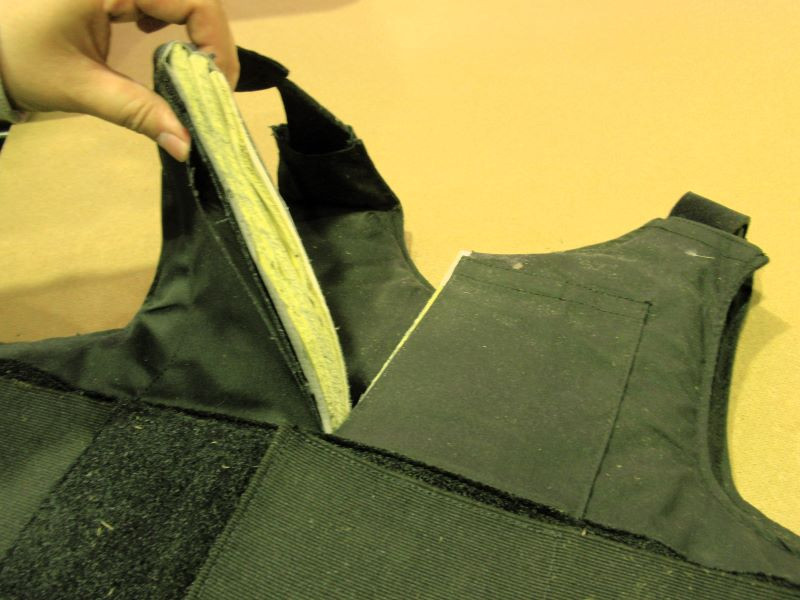

防弾チョッキ・ヘルメット・鉄アレイなど

スキー板・スノーボード・スノーボードブーツなど

各種靴・シークレットブーツ・紳士靴・スニーカー・ヒールシューズ・サンダルなど

ジーンズ・軍手・サングラス・VRゴーグルなど

各種鍵・シリンダー錠・自転車用鍵など

真珠・巻貝(殻のみ)など
